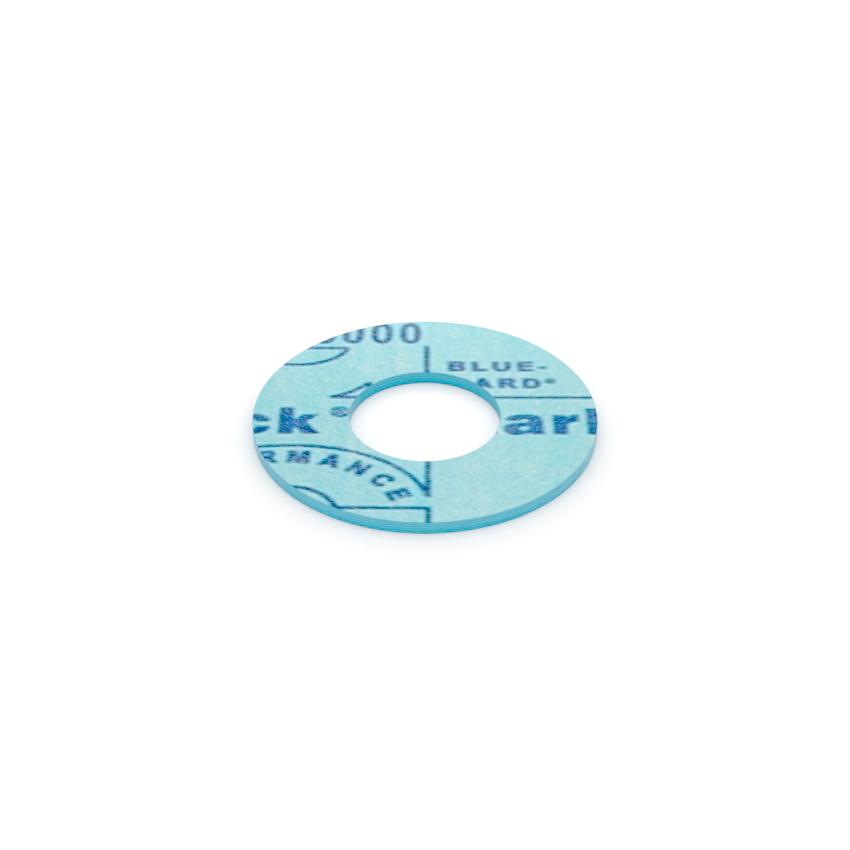

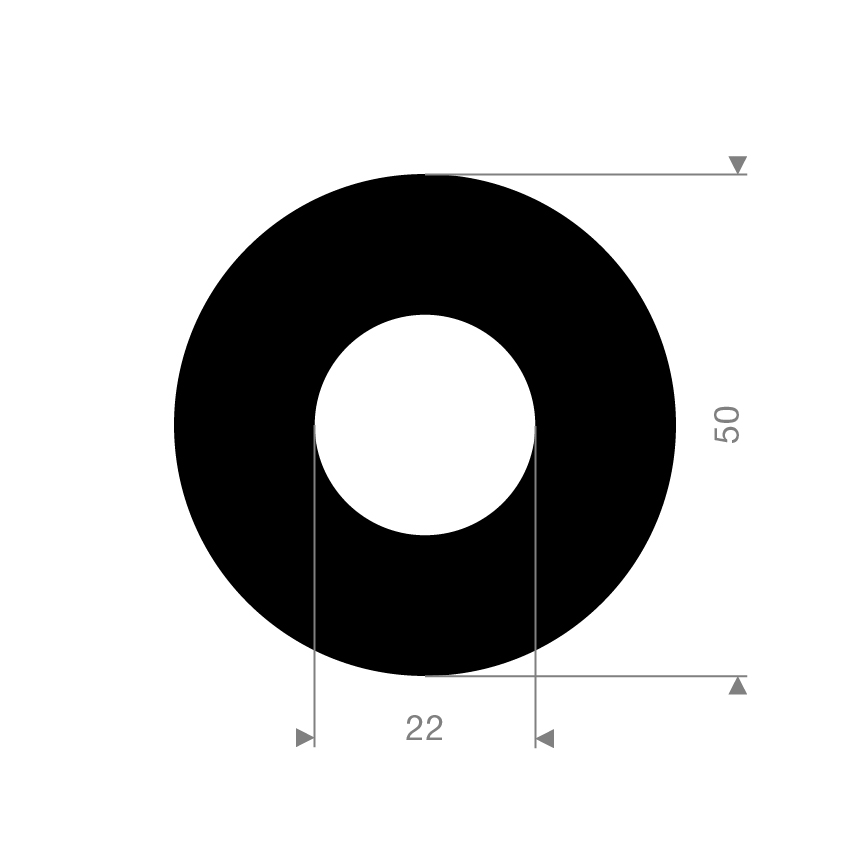

Garlock Flanschdichtung 50x22x2mm DN15

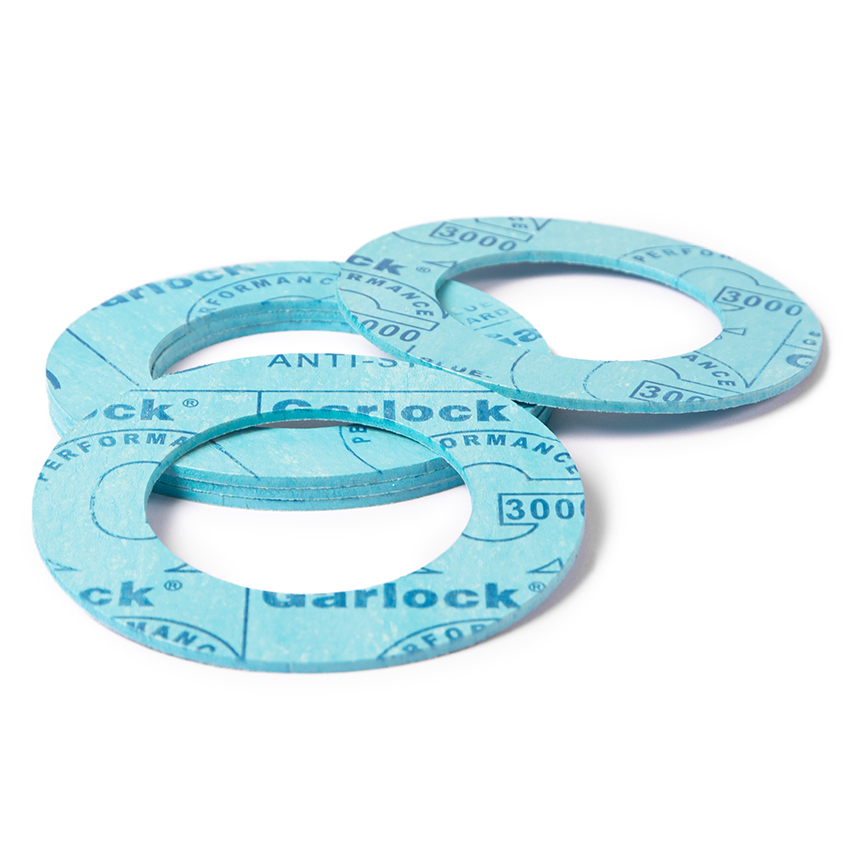

Garlock Blue-Gard Style 3000 ist eine hochwertige Nitril-gebundene Aramidfaser-Plattendichtung, die als universelle Dichtung verwendet wird.
Einsetzbereiche: abdichtend gegen Wasser, Kraftstoffe, Öle und aliphatische KohlenwasserstoffeDiese Dichtung bietet eine bessere Drehmomentretention und senkt die Emissionswerte drastisch.
Wir haben diese Universal-Dichtungsplatte aus Aramidfaser / NBR-Verbund in einer Dicke von 2 mm auf Lager.
Dieses Material kann in jedem gewünschten Format und in den folgenden Stärken geschnitten werden: 0,5 mm, 1 mm, 1,5 mm, 2 mm und 3 mm.
Produktspezifikationen
Temperaturbereich | -73°C bis +205°C kurzzeitig maximal 371°C |
Material | Aramid Faser mit Nitrilbinder |
Druck max. | 70 bar / 1000 psi |
Fasern | Aramid |
Zusammensetzung | Aramid Faser mit Nitrilbinder |
Farbe | Blau |
Anwendung | - Wird zur wirksamen Abdichtung gegen Wasser, Öle und Fette für eine bessere Leistung bei hohen Temperaturen verwendet- Eigenschaften Aramidfaser mit Nitrilbindemittel für verbesserte Flexibilität und Anpassung an raue und unregelmäßige Oberflächen
- Minimales Kriechen bei erhöhten Temperaturen, wodurch Leckagen verhindert werden
- Erfüllt die Standards ABS, WRC BS 6920 und BS 7531 Klasse Y |
